En la lección anterior, vimos cómo el Voltaje empuja a los electrones (Corriente) a través de un conductor. Pero, ¿qué pasa si la corriente es demasiada? Podría quemar los componentes. Necesitamos un «freno». Ese freno es la Resistencia.
1. ¿Qué es la Resistencia Eléctrica?
La resistencia es la oposición que presenta un material al paso de la corriente eléctrica. Volviendo a nuestra analogía hidráulica (aunque ya no usemos el tanque de agua en la imagen principal, el concepto ayuda): imagina que la resistencia es un estrechamiento en la tubería o una esponja dentro de ella.
- Si el estrechamiento es mucho (mucha resistencia), pasará poca agua (poca corriente).
- Si el estrechamiento es poco (poca resistencia), pasará mucha agua (mucha corriente).
La resistencia se mide en Ohmios (Ω), en honor al físico Georg Simon Ohm.
2. El Componente: La Resistencia (o Resistor)

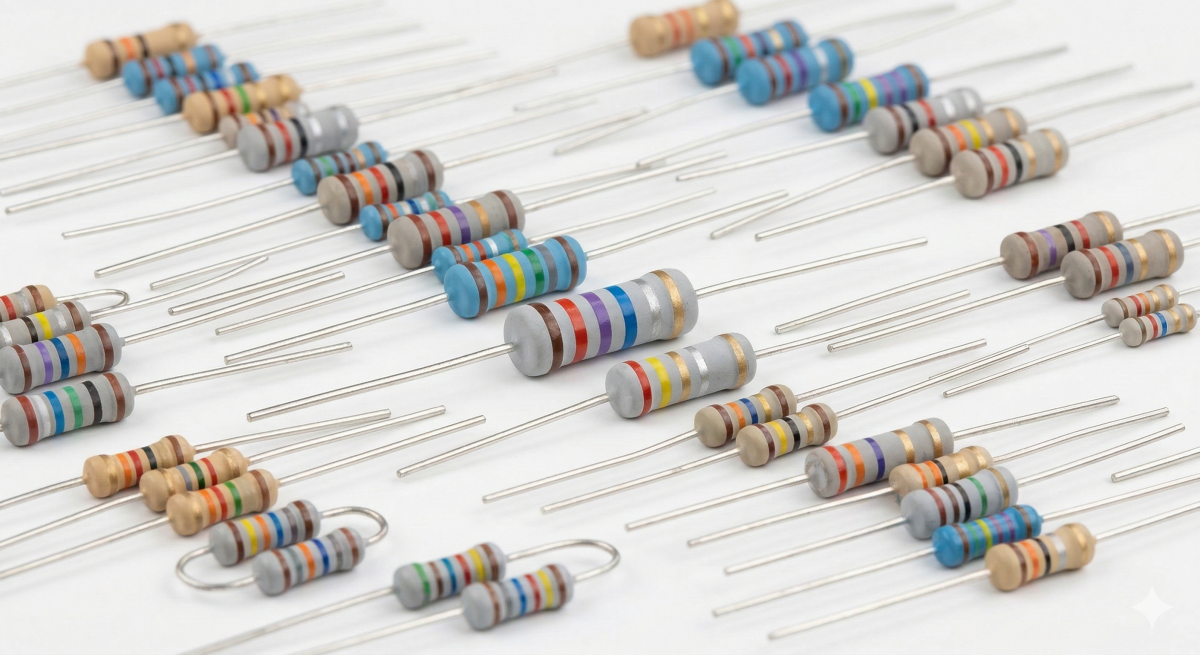

Para introducir resistencia en un circuito de forma controlada, usamos un componente llamado resistencia. Tienen este aspecto:
¿Cómo se lee su valor? El Código de Colores
Como son muy pequeñas, no se puede imprimir su valor en ellas. Usan bandas de colores. Cada color representa un número y un multiplicador.
Tip Rápido: La última banda (generalmente dorada o plateada) indica la tolerancia, es decir, qué tan preciso es ese valor (±5% o ±10%).
3. Práctica Interactiva: Simulador Falstad
A continuación, verás un circuito con una batería y una resistencia.
Instrucciones:
- Observa la velocidad de los puntos amarillos (la corriente).
- Puedes observar que donde la resistencia es mayor el flujo de corriente es más lento.
- Si disminuyes la resistencia, la corriente aumenta (los puntos van más rápido).
Haz clic en el interruptor para cerrar el circuito.
4. Tipos de Resistencias y Usos
- Fijas: Su valor no cambia. Son las más comunes.
- Variables (Potenciómetros): Tienen una perilla que te permite cambiar su valor. Piensa en el control de volumen de una radio vieja.
💡 El Tip del Reparador
«En los inversores de potencia, las resistencias de precisión son críticas en las etapas de ‘feedback’ (retroalimentación). Si una resistencia de 1% se altera y cambia su valor, el inversor puede interpretar mal el voltaje de salida y apagarse por error. Al reemplazar resistencias en equipos de precisión, ¡nunca uses una de 5% (banda dorada) si la original era de 1% (banda marrón)!»
5. Recomendaciones de Compra
Para tus prácticas, necesitarás un buen surtido. No las compres de una en una. Te recomendamos buscar un «Kit de Resistencias de Película de Carbono» que incluya valores desde 10Ω hasta 1MΩ. Es la inversión más rentable para empezar.
Resumen de la Lección
- Resistencia (Ω) = Oposición al flujo de corriente.
- Funciona como un «freno» para proteger componentes.
- Se identifica por un código de colores.
- Existen resistencias fijas y variables (potenciómetros).
¿Qué sigue? En la próxima lección, aprenderemos a combinar matemáticamente estos tres conceptos (V, I, R) con la famosa Ley de Ohm.
