Cómo hackear una placa electrónica de su equipo electrodoméstico suena atractivo para muchos aficionados. Sin embargo, exige método, paciencia y un fuerte conocimiento de electrónica aplicada.
Este artículo sobre el hackeo de hardware está realizado sobre la base de una placa electrónica en que no ha sido posible la extracción del firmware del microprocesador por estar ese elemento con las entradas de alimentación VCC y VSS en cortocircuito.
Tampoco se ha tenido acceso a otra placa electrónica igual por lo que se hace la ingeniería inversa total pues, como conocen todos, los fabricantes siguen negando los firmware a pesar de haberse pagado el valor total del equipo. Te obligan a depender del servicio técnico que muchas veces lo que hacen es vender la nueva placa, tan cara como el equipo.
Nosotros, haciendo gala de nuestra libertad sin dañar a nadie, hacemos el hackeo de las placas mediante ingeniería inversa cuando no es posible la obtención del firmware para la puesta a punto al menor coste posible para los usuarios de electrodomésticos.
El que tenga mucho dinero que compre y tire, no es la mayoría.
Introducción: cómo hackear una placa electrónica
El hackeo de la placa electrónica de un electrodoméstico implica comprender primero su función completa. No basta con identificar algunos componentes básicos en el PCB como puede ser identificar transistores smd.
Para poder realizar el hackeo de la placa electrónica de un electrodoméstico requiere conocer el contexto. Un lavavajillas, una lavadora o un horno tienen lógicas de control muy diferentes.
Este proceso complejo no se limita a reprogramar el microprocesador. También incluye entender sensores, actuadores y sistemas de seguridad integrados.
Para programar un módulo electrónico se suele empezar con la inspección visual del circuito. Se buscan pistas, conectores, referencias de componentes y posibles puntos de test.
El desguace de una placa electrónica de un electrodoméstico para conocer su funcionamiento y programar su micro obliga a respetar siempre la seguridad eléctrica. Trabajar con red de 230 V implica riesgos severos, incluso con el equipo desconectado.
Hackear una placa electrónica de un electrodoméstico es viable pero combina ingeniería inversa, análisis de señales y programación embebida, además de asumir límites legales y éticos claros.
Herramientas básicas para el hackeo de placas electrónicas
Es imprescindible tener las herramientas correctas para poder realizar el hackeo del módulo de control electrónico . Sin ellas, cualquier avance será lento, impreciso y peligroso.
Se suele requerir estación de soldadura para componentes SMD. También flux, pinzas finas y, si es posible, aire caliente controlado.
Este trabajo, como otros en electrónica, exige equipos de medida como pueden ser:
- multímetro digital confiable,
- un osciloscopio para analizar pulsos y señales,
- y una Punta de Prueba Lógica.

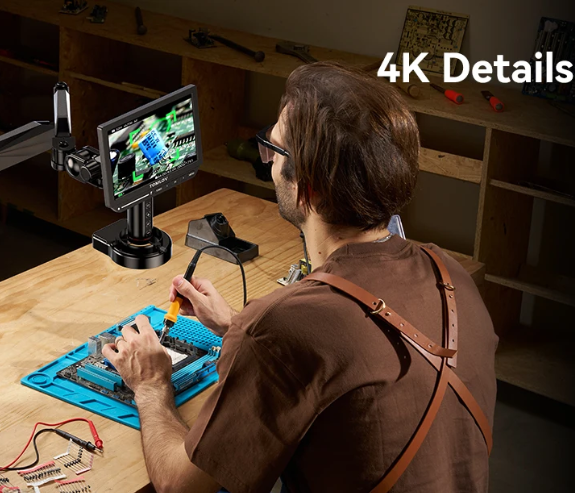

Además, el uso de un microscopio digital y el soporte de la placa para poder girar y revisar sus líneas y conexiones impresas. Papel y lápiz que nunca pueden ser despreciados para anotaciones que luego son llevadas al espacio digital.
Un programa analizador de circuitos y el uso de una board de prototipo para comprobar el programa en el MPU.
Para el hackeado de la placa electrónica de un electrodoméstico se necesita un programador o depurador compatible con el micro usado. Con lavavajillas Whirlpool que usa un Renesas de la familia RX111, por ejemplo, se usan herramientas específicas como el EZ-CUBE3 para el flasheo del microprocesador Renesas.
Cómo se decía antes, para desguazar una la placa electrónica de un electrodoméstico se necesita un buen microscopio o lupa. Muchos códigos SMD son minúsculos y difíciles de leer a simple vista así como la detección del camino de las pistas en el PCB.
Ingeniería inversa para reparar placas electrónicas
El hackeado de placas electrónicas de electrodomésticos implica hacer ingeniería inversa del PCB. Hay que reconstruir mentalmente esquemas inexistentes y rutas de señal ocultas.
Para hackear las placas electrónicas es necesario seguir las pistas desde el micro hacia relés, triacs, mosfet o drivers. En placas con componentes SMD esto se complica bastante.
Este trabajo de desguace obliga a identificar componentes sin documentación. Muchos tienen códigos impresos que no aparecen fácilmente en catálogos públicos.
Cómo hackear una placa electrónica de un electrodoméstico requiere paciencia extrema. Hay que deducir qué diodos, mosfet, triacs o transistores digitales controlan cargas, bombas, calentadores y válvulas.
El hackeado de las placas electrónicas también significa localizar puntos de entrada de señales. Pulsadores, sensores de temperatura, presostatos y puertas envían información crítica al micro.
Para poder realizar el hackeo de la placa electrónica de un electrodoméstico combina conocimiento teórico y experiencia práctica. La ingeniería inversa se convierte en un rompecabezas técnico, donde cada pista vale oro.
Programación del micro al hackear placas electrónicas
Para poder hackear con éxito la electrónica de un electrodoméstico se pasa necesariamente por entender el microprocesador. Hay que identificar modelo, familia, encapsulado y método de programación.

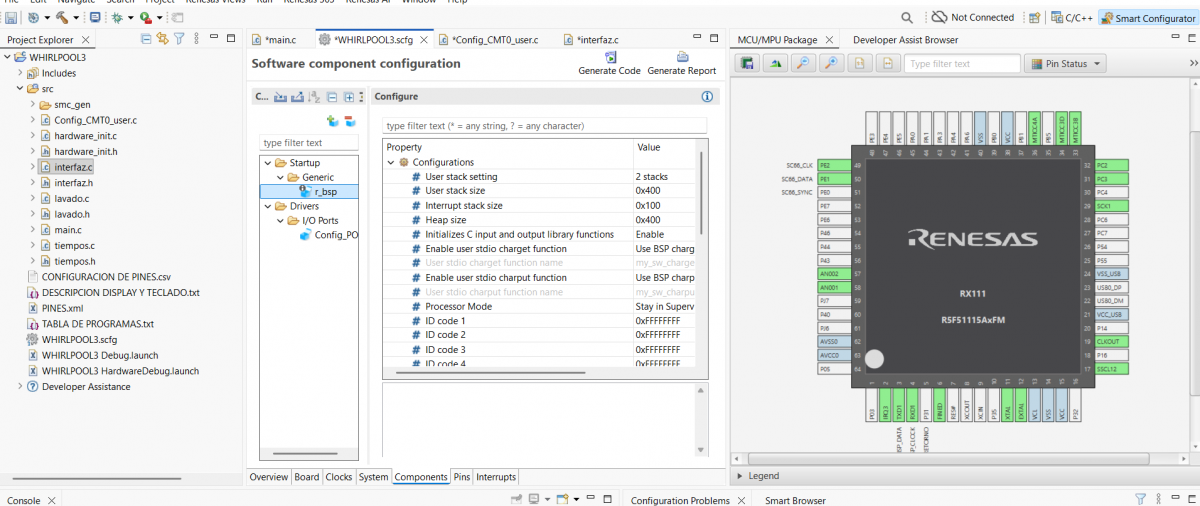

Existen placas electrónicas donde se pueden usar herramientas de programación como Renesas e2 Studio que facilita la escritura del código. El entorno, basado en Eclipse, soporta C y C++ de forma profesional.
Ante todo es necesario conocer muy bien las funciones del equipo doméstico. No basta con compilar; hay que volcar el comportamiento deseado en el código fuente.
Para desguazar la placa electrónica de un electrodoméstico, es esencial realizar un mapeo preciso de los pines del microcontrolador. Cada pin está vinculado a componentes específicos, como relés, módulos de gestión de energía (IPM), teclas, pantallas o sensores.
Hackear la placas electrónicas de los electrodomésticos no es tan complicado en términos de programación pura. La verdadera dificultad radica en identificar adecuadamente la salida hacia el hardware real y comprender sus interfaces de usuario.
La reproducción del control electrónico de un electrodoméstico y su programación solo es posible si se conoce el micro y sus componentes asociados. Sin esquemas, la depuración puede volverse muy lenta.
Casos reales de hackeo en placas electrónicas
El hackeo del programa del micro de un electrodoméstico puede ilustrarse con el caso de un lavavajillas Whirlpool. Muchas veces monta una placa DEA 701 fabricada por Indesit.
En esa DEA 701 se empieza identificando el micro principal. Luego se rastrean los drivers hacia relés y módulos de potencia.
La complicación está cuando aparece un circuito integrado misterioso. Por ejemplo, referencias internas como SC66XXXX suelen no figurar en catálogos públicos. Hay que conocer a profundidad la electrónica.
Esas cosas obligan entonces a deducir funciones. Ese SC66XXXX suele resultar ser un buffer para manejar relés y señales hacia un IPM de potencia.
La reparación de placa electrónicas en este contexto muestra un patrón, los fabricantes usan codificaciones propias para desalentar reparaciones y hackeos por técnicos independientes.
No obstante, pese a estas trabas, sigue siendo posible poder realizar la programación de un MPU. Ello requiere de creatividad, paciencia, pruebas cuidadosas y asumir posibles fallos o daños en el proceso.
Hackear plaquetas electrónicas de los electrodomésticos combina curiosidad, técnica y riesgo. Comprender herramientas, ingeniería inversa, programación y límites legales permite avanzar con responsabilidad y criterio.
Ejemplo de código para un lavavajillas Whirpool que usa el RX51115 de Renesas
Este código es solo un ejemplo, no está completo, pero muestra una idea de cómo es la configuración principal de sus funciones.
// Inclusiones de cabecera específicas de Renesas/e2 studio
include
include
// Definiciones de pines/periféricos (ejemplos conceptuales, los nombres exactos dependen de tu configuración en e2 studio)
define VALVULA_ENTRADA_AGUA P0.DR.BIT.B0
define BOMBA_LAVADO P0.DR.BIT.B1
define RESISTENCIA_CALEFACCION P0.DR.BIT.B2
define SENSOR_NIVEL_AGUA P1.DR.BIT.B0
define SENSOR_TEMPERATURA ADC.DR.BIT.B1
// Enumeraciones para los estados del lavavajillas y programas
typedef enum {
ESPERA,
LLENADO,
CALEFACCION,
LAVADO,
ACLARADO,
SECADO,
DRENADO,
FIN_CICLO,
ERROR
} EstadoLavavajillas;typedef enum {
PROGRAMA_ECO,
PROGRAMA_INTENSIVO,
PROGRAMA_SUAVE
} TipoPrograma;// Variables globales de estado
EstadoLavavajillas estadoActual = ESPERA;
TipoPrograma programaSeleccionado = PROGRAMA_ECO;
uint16_t temperaturaActual;
uint8_t nivelAgua;// Prototipos de funciones de control de hardware
void controlar_valvula(uint8_t estado);
void controlar_bomba(uint8_t estado);
void controlar_calefaccion(uint8_t estado);
void leer_sensores(void);
void manejar_error(int codigoError);// Función principal (main)
void main(void) {
// Inicialización del hardware mediante las funciones generadas por e2 studio Smart Configurator
R_Systeminit();while (1) { leer_sensores(); // Leer sensores en cada iteración switch (estadoActual) { case ESPERA: // Esperar a la selección del usuario y el botón de inicio // if (botonInicioPulsado) { estadoActual = LLENADO; } break; case LLENADO: controlar_valvula(1); if (nivelAgua >= NIVEL_OPTIMO) { controlar_valvula(0); estadoActual = CALEFACCION; } break; case CALEFACCION: controlar_calefaccion(1); // La temperatura objetivo varía según el programa (ej. 45C para ECO, 70C para Intensivo) if (temperaturaActual >= temperaturaObjetivo) { controlar_calefaccion(0); estadoActual = LAVADO; } break; case LAVADO: controlar_bomba(1); // Temporizar la duración del lavado // if (tiempoLavadoCumplido) { estadoActual = DRENADO; } break; // Implementar casos para ACLARADO, SECADO, DRENADO, etc. case ERROR: // Manejar errores, como el E2 por falta de agua break; default: break; } }}
// Implementación de funciones (ejemplos conceptuales)
void controlar_valvula(uint8_t estado) {
// Código para activar/desactivar el pin GPIO conectado al relé de la válvula
if (estado) {
VALVULA_ENTRADA_AGUA = 1;
} else {
VALVULA_ENTRADA_AGUA = 0;
}
}void leer_sensores(void) {
// Código para leer el ADC para temperatura y nivel de agua
temperaturaActual = leer_adc_temperatura();
nivelAgua = leer_gpio_nivel();
// Comprobar errores
if (nivelAgua == NIVEL_BAJO_CRITICO) {
manejar_error(2); // Error E2 (falta de agua)
}
}
